Hoe de vereiste slangklemmaat correct meten en bepalen?

In industriële, automobiel-, landbouw- en zelfs alledaagse huishoudelijke toepassingen slangklem (ook bekend als slanghaspels of klemmen) zijn kerncomponenten die zorgen voor de afgedichte, veilige en betrouwbare werking van vloeistof- of gastransmissiesystemen. Veel lekkages en storingen zijn echter vaak het gevolg van onjuiste uitvoering slangklem maat selectie.

Waarom is nauwkeurige meting cruciaal?

Het kernprincipe bij het selecteren van de maat van de slangklem is ervoor te zorgen dat de vereiste diameter binnen het minimale en maximale klembereik van de klem ligt, idealiter in het midden van dat bereik.

Te klein: De klem kan niet worden gemonteerd of vastgedraaid, waardoor de installatie mislukt.

Te groot: Zelfs als de klem tot het uiterste is vastgedraaid, kan de klem niet voldoende radiale druk leveren, wat resulteert in een slechte afdichting, systeemdruklekken of het losraken van de slang.

Te strak of los: Zelfs als de klem wel kan klemmen, heeft dit invloed op de uniformiteit van het koppel en de klemkracht van de klem, waardoor plaatselijke slangschade of langdurig spanningsverlies kan ontstaan.

Correcte meetstappen voor slangklemmaat: Om de benodigde slangklemmaat te bepalen, moet u de buitendiameter (O.D.) van de "geïnstalleerde slang" meten. Houd er rekening mee dat het te meten object de slang is die op de fitting of buis is gemonteerd.

Stap 1: Meet de buitendiameter (OD) van de geïnstalleerde slang

Dit is de meest cruciale stap.

Benodigd gereedschap: Gebruik een uiterst nauwkeurige schuifmaat of meetlint (voor slangen met een grote diameter).

De slang installeren: Steek de slang (bijvoorbeeld een rubberen slang, een siliconenslang) volledig in het weerhaakgedeelte van de fitting, fitting of pijp die moet worden vastgeklemd.

Nauwkeurige meting: Meet de buitendiameter van de slang op de plaats waar deze al op de fitting is gemonteerd en gereed is voor de slangklem.

Belangrijke opmerking: De buitendiameter van de slang zal groter worden nadat deze op de fitting is gemonteerd. Deze uitgezette diameter is de werkelijke maat die de slangklem moet klemmen. Meet nooit alleen de buitendiameter van de slang in gedemonteerde toestand.

Gemiddelde meting: Het wordt aanbevolen om de diameter op twee punten loodrecht op elkaar op de omtrek te meten en het gemiddelde te nemen om lichte elliptische vervorming te elimineren.

Stap twee: Selectie en afstemming – Afstemming van het slangklembereik

Na het verkrijgen van de nauwkeurige "buitendiameter van de geïnstalleerde slang", is de volgende stap het afstemmen van de slangklemspecificaties.

Het productassortiment identificeren: Professionele slangklemproducten geven hun "minimale klemdiameter" en "maximale klemdiameter" aan.

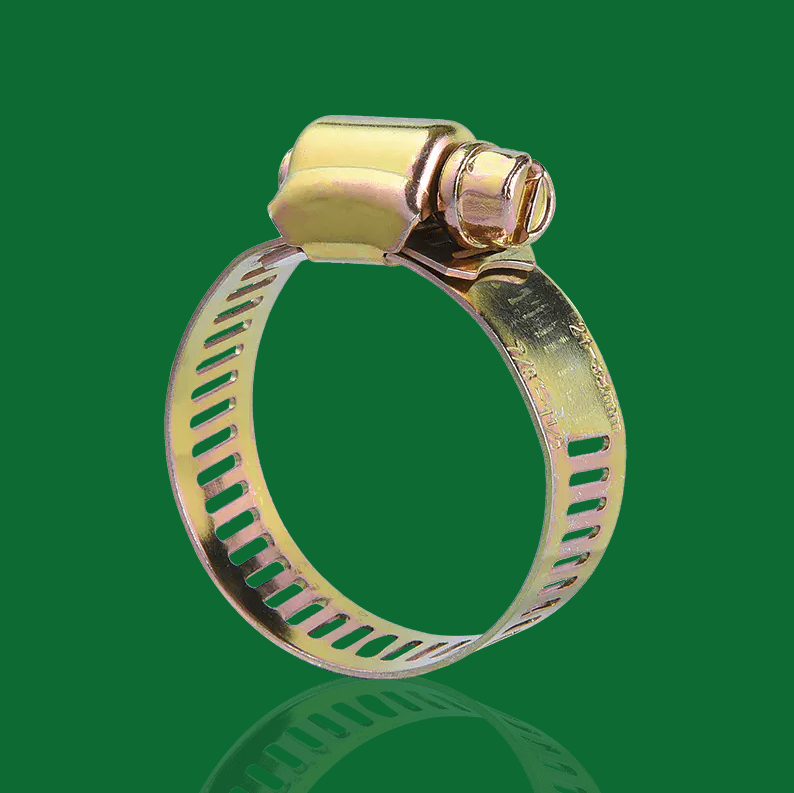

Bijvoorbeeld: een slangklem met wormwiel kan een specificatie hebben van 20 mm - 32 mm.

Matchingsprincipe: Zorg ervoor dat de door u gemeten buitendiameter van de geïnstalleerde slang binnen het middelste derde deel van het geselecteerde specificatiebereik van de slangklem valt.

Als de gemeten diameter 25 mm is, is een klem van 20 mm - 32 mm ideaal omdat deze in het midden valt en er voldoende instelmarge overblijft.

Geavanceerde selectie: rekening houdend met de toepassingsomgeving en het slangklemtype

Naast nauwkeurige maatmetingen, correct slangklem selectie vereist ook dat rekening wordt gehouden met de specifieke toepassingsomgeving en prestatie-eisen om het meest geschikte slangklemtype te bepalen:

Omgevingen met hoge druk of hoge trillingen:

Beschrijving: Wanneer de slangaansluiting hoge interne druk moet weerstaan, of het systeem regelmatig mechanische trillingen ervaart.

Aanbevolen slangklemtype: Er moet worden gekozen voor slangklemmen van het type T-bolt, omdat deze een hogere en uniformere klemkracht bieden, waardoor betrouwbare verbindingen worden gegarandeerd.

Omgevingen met drastische temperatuurschommelingen:

Beschrijving: Grote schommelingen in de bedrijfstemperatuur van het systeem kunnen aanzienlijke thermische uitzetting en samentrekking van de slang veroorzaken, waardoor de afdichtingsprestaties worden beïnvloed.

Aanbevolen slangklemtype: Slangklemmen met constante kracht worden aanbevolen. Deze klemmen compenseren automatisch diameterveranderingen via een ingebouwd veermechanisme, waardoor een constante klemkracht over het gehele temperatuurbereik behouden blijft en lekkages worden voorkomen.

Omgevingen die een hoge corrosiebestendigheid vereisen:

Beschrijving: Van toepassing op corrosieve omgevingen zoals vochtige omgevingen, zoutnevel, maritieme omgevingen of contact met chemische media.

Aanbevolen slangklemtype: Er moeten 316 roestvrijstalen slangklemmen worden gebruikt. Ze bieden het hoogste niveau van corrosiebestendigheid en zorgen ervoor dat de verbinding de structurele integriteit en functionaliteit onder zware omstandigheden behoudt.

Het correct selecteren van de maat slangklem is de hoeksteen om ervoor te zorgen dat uw vloeistofsysteem lekvrij en veilig werkt. Als u vragen heeft over de specificaties van slangklemmen of oplossingen op maat nodig heeft, neem dan gerust contact op met ons professionele technische team voor slangklemmen.
