Wat is het verschil tussen enkele en dubbele oorklemmen?

Enkele oorklemmen gebruiken één krimpoor voor een snelle, veilige afdichting op dunwandige of flexibele slangen, terwijl dubbele oorklemmen twee oren gebruiken voor een hogere klemkracht en betere stabiliteit bij grotere toepassingen of toepassingen onder hoge druk. De keuze tussen deze hangt af van de slangdiameter, het materiaal, de drukvereisten en hoe permanent de verbinding moet zijn.

Wat is een enkele oorklem?

Een enkele oorklem, ook wel eenoorklem of Oetiker-stijl klem genoemd, is een roestvrijstalen band met een enkele verhoogde lus, of 'oor', die wordt gekrompen met een tangetje. Zodra het oor is samengedrukt, trekt de band gelijkmatig rond de slang of slang samen, waardoor een permanente, lekvrije afdichting ontstaat.

Deze klemmen worden vaak gebruikt in koelsystemen voor auto's, brandstofleidingen, medische slangen en sanitaire toepassingen waar de ruimte beperkt is en een verbinding met een laag profiel de voorkeur heeft. De afgewerkte klem zit bijna vlak tegen de slang, waardoor hij ideaal is voor strakke installaties.

Typische specificaties

• Diameterbereik: typisch 8 mm tot 32 mm
• Bandbreedte: meestal 7 mm tot 8 mm
• Materiaal: RVS 300-serie in de meeste standaarduitvoeringen
• Installatie: vereist een speciale oorklemtang of krimptang

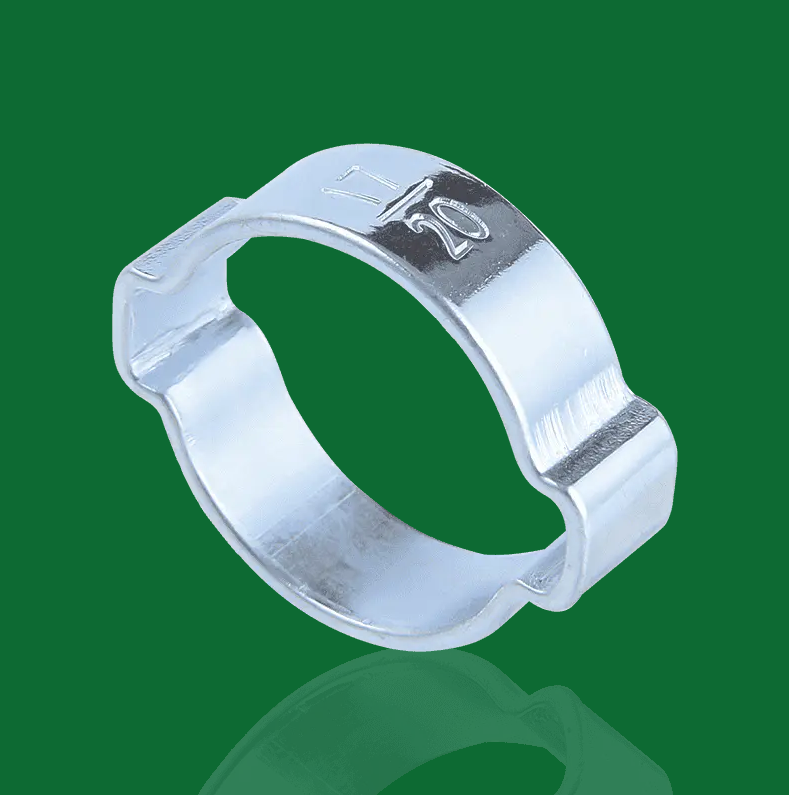

Wat is een Dubbele oorklem ?

Een dubbele oorklem heeft twee verhoogde oren die symmetrisch langs de band zijn geplaatst. Beide oren worden tijdens de installatie gelijktijdig of na elkaar gekrompen. De tweepuntscompressie verdeelt de klemkracht gelijkmatiger over een groter gebied, wat vooral belangrijk is voor buizen met een grotere diameter of stijvere slangmaterialen.

Dubbele oorklemmen worden vaak gebruikt in ashoestoepassingen met constante snelheid (CV), luchtkanalen en industriële slangassemblages waarbij hogere koppel- of trillingsbestendigheid is vereist. Ze kunnen slangdiameters verwerken die ongeschikt zouden zijn voor een ontwerp met één oor.

Typische specificaties

• Diameterbereik: typisch 20 mm tot 80 mm en verder
• Bandbreedte: meestal 7 mm tot 13 mm
• Materiaal: roestvrij staal of verzinkt koolstofstaal
• Installatie: vereist een krimptang met brede bek of dubbele oren

Vergelijking naast elkaar

De onderstaande tabel vat de belangrijkste verschillen samen tussen enkele en dubbele oorklemmen op basis van de belangrijkste prestatie- en toepassingsfactoren.

Hoe de klemkracht verschilt tussen de twee ontwerpen

Wanneer een enkele oorklem wordt gekrompen, komt alle spanning in de band uit één punt. De band moet zo zijn ontworpen dat deze spanning gelijkmatig over de volledige omtrek van de slang wordt overgebracht. Dit werkt betrouwbaar voor buizen met een kleinere diameter (doorgaans minder dan 25 mm), waarbij de band kort genoeg is zodat de druk rond de gehele afdichting consistent blijft.

Bij grotere diameters kan een enkel spanningspunt resulteren in een ongelijkmatige afdichting; de ene kant van de band kan harder aandrukken dan de andere. Dubbele oorklemmen lossen dit probleem op door de klemwerking in twee symmetrische contactpunten te splitsen, waardoor het risico op lekkages veroorzaakt door een ongelijkmatige drukverdeling aanzienlijk wordt verminderd. Voor toepassingen met een diameter groter dan ongeveer 30 mm zijn ontwerpen met dubbele oren over het algemeen de betrouwbaardere keuze.

Installatieproces en gereedschap

Voor beide klemtypes is een speciaal krimpgereedschap nodig; een standaard slangklemtang levert geen betrouwbare afdichting. De gereedschappen verschillen echter in kaakgeometrie.

Installatie met enkele oorklem

1. Schuif de open klem over de slang voordat u de fitting aansluit.
2. Duw de slang volledig op de passende weerhaak of nippel.
3. Plaats het oor over het midden van de retentiegroef van de fitting.
4. Druk het oor volledig samen met een tang met een smalle kaak totdat de kaken sluiten.
5. Controleer of het oor volledig is ingeklapt en er geen zichtbare opening tussen de benen is.

Dubbele oorkleminstallatie

1. Schuif vóór montage de open klem over de slang of hoes.
2. Plaats het onderdeel volledig op de as of fitting.
3. Centreer de klem over de afdichtlip of groef.
4. Gebruik een krimptang met wijde kaak of dubbele oren om beide oren tegelijkertijd of één voor één samen te drukken.
5. Controleer of beide oren volledig zijn gekrompen en of de band plat tegen het oppervlak ligt.

Geen van beide klemtypes mag na verwijdering opnieuw worden gebruikt. Het doorknippen van de band is de juiste verwijderingsmethode; Een poging om een ​​gekrompen oor los te wrikken of los te maken verzwakt het metaal en brengt de integriteit van de klem in gevaar.

Algemene toepassingsscenario's

Waar enkele oorklemmen excelleren

• Brandstof- en koelvloeistofleidingen voor auto's: slangen met een kleine diameter (doorgaans 8–16 mm) waarbij de ruimte tussen de componenten minimaal is
• Medische en laboratoriumslangen: schone afdichting met laag profiel vereist voor siliconen- of PVC-buizen
• Woonloodgieterswerk: PEX-krimpringen (een verwant ontwerp met één oor) gebruikt op 1/2 "en 3/4" watertoevoerleidingen
• Toestel en HVAC-afvoer: condensafvoerslangen waarbij sprake is van lage druk

Waar Dubbele oorklems Hebben de voorkeur

• CV-ashoezen: de meest voorkomende dubbele oortoepassing; Laarzen zijn groot, flexibel en onderhevig aan constante rotatie en buiging
• Slangen turbocompressor en interkoeler: siliconenslangen met grotere diameter en gematigde vuldruk
• Industriële pneumatische en hydraulische slangen: waar trillingen of thermische cycli aanzienlijk zijn
• Landbouw- en bouwmachines: grotere slangassemblages die worden blootgesteld aan zware buitenomstandigheden

Materiaal- en corrosieoverwegingen

Beide klemtypen zijn verkrijgbaar in roestvrij staal (meestal 304 of 316 kwaliteit) en koolstofstaal met verzinkte laag. Voor toepassingen die worden blootgesteld aan vocht, zout of chemicaliën, roestvrij staal wordt sterk aanbevolen —verzinkte versies kunnen binnen 12 tot 24 maanden corrosie gaan vertonen in buiten- of maritieme omgevingen.

316 roestvrij staal biedt een betere weerstand tegen chloride-omgevingen (zoals gebruik op zee of aan de kust) vergeleken met de meer gebruikelijke 304-kwaliteit. Voor de meeste algemene automobiel- en loodgieterstoepassingen is roestvrij staal 304 geschikt en op grotere schaal verkrijgbaar.

Hoe u de juiste klem voor uw toepassing kiest

Gebruik de volgende beslissingspunten om tussen de twee ontwerpen te kiezen:

• Slangdiameter onder 25 mm: een enkele oorklem is doorgaans voldoende en gemakkelijker te installeren in krappe ruimtes
• Slangdiameter groter dan 30 mm: kies voor een dubbele oorklem voor een gelijkmatigere drukverdeling
• Omgeving met hoge trillingen: dubbeloor zorgt voor een betere weerstand tegen vermoeidheid dankzij een uitgebalanceerde klembelasting
• Zeer beperkte radiale speling: Het kan nodig zijn het onderste post-krimpprofiel van één oor te gebruiken
• Stijf of dikwandig slangmateriaal: dubbele oorklem biedt de grotere klemkracht die nodig is om het materiaal volledig samen te drukken
• OEM-vervangingsspecificatie: moet altijd overeenkomen met het door de fabrikant gespecificeerde klemtype om de juiste afdichtingsgeometrie te behouden

Bij het vervangen van een klem op een bestaand geheel is de veiligste aanpak het exact overeenkomen met het originele klemtype, de maat en het materiaal. Het vervangen van een ander ontwerp, zelfs als het lijkt te passen, kan resulteren in onvoldoende afdichtingskracht of een onvermogen om correct op de retentiegroef van de fitting te zitten.
