wat is een slang?

A slangklem is een bevestigingsmiddel dat wordt gebruikt om een slang op een fitting, zoals een weerhaak of nippel, te bevestigen, waardoor wordt voorkomen dat vloeistof of gas bij het verbindingspunt lekt. In vrijwel elk mechanisch systeem dat afhankelijk is van vloeistof- of gasoverdracht, hangt de integriteit van de slangverbinding rechtstreeks af van de kwaliteit en geschiktheid van de klem die deze op zijn plaats houdt. Of u nu te maken heeft met koelsystemen voor auto's, scheepsmotoren, landbouwirrigatie of het bouwen van drainage-infrastructuur, u kiest voor de juiste type slangklem is een fundamentele technische beslissing.

Volgens branchereferenties, waaronder SAE International-normen en DIN-specificaties, blijft de mondiale markt voor slangklemmen en bijbehorende bevestigingscomponenten groeien naarmate machines complexer worden en de eisen aan vloeistofmanagementsystemen toenemen. Cixi Hengtuo Hardware Co., Ltd. , opgericht in 2005 in Cixi City, provincie Zhejiang, produceert jaarlijks meer dan 30 miljoen slangklemmen in meerdere series, waaronder Amerikaanse stijl, Duitse stijl, Britse stijl, sterke stijl en enkele oorklemmen, en bedient klanten in binnen- en buitenland.

Dit artikel geeft een grondig technisch overzicht van soorten slangklemmen , prestatiegegevens, selectiebegeleiding, maattabellen en toepassingsvoorbeelden om ingenieurs, monteurs en inkoopprofessionals te helpen weloverwogen beslissingen te nemen.

Soorten slangklemmen: een compleet overzicht

Er zijn verschillende verschillende soorten slangklemmen , elk ontworpen voor specifieke omstandigheden, drukbereiken en installatievereisten. Als u de verschillen daartussen begrijpt, kunt u de sterkste en meest geschikte klem voor uw toepassing selecteren.

Amerikaanse stijl (wormaandrijving) slangklem met schroef

De Amerikaanse stijl schroef slangklem , ook bekend als de wormaandrijfklem, is wereldwijd het meest algemeen erkende en veelzijdige type. Het beschikt over een gleufband met een schroefdraadbehuizing. Het draaien van de slangklem schroef breidt of krimpt de banddiameter uit, waardoor continue aanpassing mogelijk is. Amerikaanse roestvrijstalen slangklemmen zijn vooral populair voor radiatorslangen, brandstofleidingen en watertoevoeraansluitingen vanwege hun installatiegemak en herbruikbaarheid.

Belangrijkste specificatiebereik: diameters typisch van 8 mm tot 300 mm; werkdruk tot 2,5 bar voor standaard kwaliteiten en hoger voor heavy-duty varianten. Hengtuo produceert klemmen in Amerikaanse stijl in zowel verzinkt koolstofstaal als 304/316 roestvrij staal, die corrosiebestendigheid bieden die geschikt is voor maritieme en chemische omgevingen.

Slangklem in Duitse stijl

Klemmen in Duitse stijl voldoen aan de DIN 3017-normen en worden gekenmerkt door een bredere band in vergelijking met klemmen in Amerikaanse stijl, een geperforeerde ventilatieband en een sterkere behuizingsstructuur. Dit ontwerp verdeelt de klemkracht gelijkmatiger, waardoor ze zeer geschikt zijn voor vloeistoftransmissie onder hoge druk in zware machines, dieselmotoren en industriële apparatuur. De stalen slangklem in de Duitse stijl werkt het gewoonlijk bij een druk van meer dan 3 bar in veeleisende omgevingen.

Slangklem in Britse stijl

Klemmen in Britse stijl zijn gebouwd volgens BS 5315 en gerelateerde specificaties. Ze staan ​​bekend om hun solide bandconstructie en betrouwbare afdichtingsprestaties in leidingverbindingen aan boord van schepen, in koelcircuits van auto's en in statisch industrieel leidingwerk. Door hun eenvoudiger ontwerp zijn ze gemakkelijk te verkrijgen en te vervangen, wat waardevol is bij onderhoudssituaties in het veld.

Sterke stijl heavy-duty klem

Sterke stijlklemmen zijn speciaal ontworpen voor extreme werkomstandigheden. Ze bevatten versterkte bandmaterialen en verbeterde schroefmechanismen voor superieure bevestigingskracht en anti-vibratieprestaties. Deze zijn ideaal als beste slangklemmen voor radiateurslangen in zware voertuigen, terreinapparatuur en industriële pompsystemen waar trillingen en thermische cycli de verbinding voortdurend onder druk zetten.

Enkele oorklem (krimpslangklem)

De enkele oorklem, een type krimp slangklem , maakt gebruik van een enkel uitstekend oor dat wordt samengedrukt met een speciaal tangetje. Eenmaal gekrompen vormt het een permanente, manipulatiebestendige afdichting. Dit ontwerp is zeer compact en vooral geschikt voor krappe ruimtes. De enkele oorklem, die veel voorkomt in autobrandstofsystemen, remvloeistofleidingen en medische apparatuur, biedt uitstekende trillingsbestendigheid en wordt vaak beschouwd als een van de sterkste slangklem mogelijkheden voor permanente installaties.

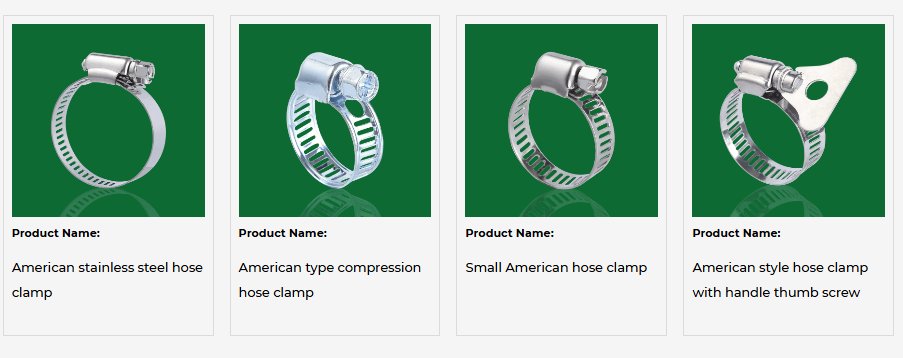

Cixi Hengtuo Hardware-productassortiment: (van links naar rechts) Amerikaanse roestvrijstalen slangklem, Amerikaanse compressieslangklem, kleine Amerikaanse slangklem, Amerikaanse slangklem met duimschroef.

Maattabel slangklem en hoe u deze moet lezen

Het selecteren van de juiste klem begint met het meten van de buitendiameter (OD) van de slang nadat deze op de weerhaak of nippel is gemonteerd. Dit is de samengedrukte buitendiameter, niet de binnendiameter van de slang. Een betrouwbare maattabel slangklem Hiermee kunt u de buitendiameter van de slang afstemmen op het minimale en maximale diameterbereik van de klem.

De volgende tabel geeft de standaard Amerikaanse schroefklemafmetingen weer, gebaseerd op de gebruikelijke Hengtuo-productieseries, afgestemd op de maatvoering van SAE J1508:

Bij het werken met een 4 slangklemmen maat of microslangklemmen, controleer altijd of de bandbreedte overeenkomt met de lengte van de slangaansluiting om een gelijkmatige klemdruk te garanderen. Onvoldoende banddekking resulteert in ongelijkmatige belasting en mogelijke slangschade.

Materiaalkeuze: kunststof slangklemmen versus stalen slangklemmen

Materiaalkeuze is een van de meest kritische beslissingen bij slangklemtoepassingen. De twee primaire categorieën zijn kunststof slangklemmen en metalen klemmen, met stalen slangklems (vooral roestvrij staal) domineert veeleisende omgevingen.

Kunststof slangklemmen

Kunststof slangklemmen zijn lichtgewicht en chemisch bestand tegen bepaalde zuren en alkaliën die metalen aantasten. Ze worden vaak gebruikt in laboratoriumloodgieterswerk, lagedrukirrigatie en voedselverwerking, waarbij metaalverontreiniging of galvanische corrosie moet worden vermeden. Ze hebben echter een beperkte temperatuurtolerantie (doorgaans -20 tot 80 graden C) en een lagere treksterkte, waardoor ze ongeschikt zijn voor auto- of industriële omgevingen met hoge trillingen.

Roestvrijstalen slangklemmen

Onder de beste slangklemmen voor de meeste technische toepassingen zijn deze vervaardigd uit roestvrij staal 304 of 316. Kwaliteit 304 biedt een goede algemene corrosieweerstand en werkt goed in de automobiel-, landbouw- en algemene industriële dienstverlening. Klasse 316 biedt verbeterde weerstand tegen chloriden en maritieme omgevingen, waardoor het het voorkeursmateriaal is voor boten en kustinstallaties. Hengtuo produceert beide kwaliteiten met bandbreedtes variërend van 8 mm tot 25 mm, afhankelijk van de serie.

Toepassingen: waar slangklemmen het belangrijkst zijn

Slangklemming is een essentiële operatie in een breed scala van industrieën. De gevolgen van een defecte klem variëren van kleine vloeistoflekken tot complete systeemstoringen en veiligheidsincidenten. Hieronder vindt u de belangrijkste toepassingssectoren voor Hengtuo-klemmen en de verschillende soorten slangklemmen het beste bij elk past.

• Automobiel: Radiateurslangen, interkoelerleidingen, brandstofleidingen, vacuümleidingen. Klemmen in Amerikaanse stijl en sterke stijl zijn de meest voorkomende soorten slangklemmen voor auto's , vaak gespecificeerd door OEM's. Roestvrijstalen wormaandrijfklemmen hebben de voorkeur vanwege de lange levensduur.
• Marien- en scheepsbouw: Koelwatercircuits, natte uitlaatverbindingen, lenspompslangen. Klemmen in Britse stijl en SS 316 in Amerikaanse stijl zijn bestand tegen zoutwatercorrosie.
• Landbouw en irrigatie: Sprinklersystemen, pompaanzuigslangen, mesttransportleidingen. Klemmen met grotere diameter (maat 44 tot 64) met brede bandbreedte zorgen voor een gelijkmatige klemming voor flexibele rubberen slangen.
• Diesel- en benzinemotoren: Inlaatslangen turbocompressor, aansluitingen oliekoeler, bypass-slangen voor koelvloeistof. Sterke klemmen met versterkte behuizing zijn bestand tegen hoge trillingen en thermische cycli.
• Bouw en constructie: Afvoerrioolinterfaces, HVAC-kanalen, watertoevoerstompverbindingen. Zwaardere bandbreedteklemmen behouden de integriteit van de afdichting op stijve pijp-naar-slang-overgangen.

Hoe u de beste slangklem voor uw behoeften kiest

Selecteren goede slangklemmen voor uw specifieke toepassing vereist het rekening houden met vijf belangrijke parameters:

1. Slangbuitendiameter en klembereik: Meet altijd de buitendiameter van de gecomprimeerde slang. Voor een optimale krachtverdeling moet de klem ongeveer in het midden worden geplaatst. Raadpleeg een slangklems size chart om de compatibiliteit te bevestigen.
2. Drukvereisten: Bevestig de werking van het systeem en de piekdruk. Selecteer een klem met een nominale waarde boven de maximale systeemdruk en met een passende veiligheidsfactor.
3. Temperatuurbereik: Controleer zowel de minimale (brosheid) als maximale (kruip, relaxatie) gebruikstemperaturen aan de hand van het gegevensblad van het klemmateriaal.
4. Omgeving: Zout water, zuren, UV-blootstelling en chemische dampen hebben allemaal invloed op de materiaalkeuze. Voor zware omstandigheden zijn roestvrij staal 316 of speciale coatings nodig.
5. Installatiemethode: Als permanente afdichting vereist is of heropening niet wordt verwacht, zijn krimpslangklemmen, zoals enkele oorklemmen, geschikt. Waar aanpassing of vervanging verwacht wordt, bieden schroeftypes duidelijke voordelen.

Geannoteerd 3D-diagram: onderdelen van schroefslangklemmen in Amerikaanse stijl

Het volgende isometrische SVG-diagram illustreert de belangrijkste componenten van een standaard Amerikaanse stijl (wormdrive) slangklem clip , de meest gespecificeerde klem in auto- en industriële slangverbindingen.

Over Cixi Hengtuo Hardware Co., Ltd.

Cixi Hengtuo Hardware Co., Ltd. is een professionele fabrikant van slangklemmen en klemseries, opgericht in 2005 in Cixi City, provincie Zhejiang, China. Het bedrijf heeft momenteel bijna 100 medewerkers in dienst en realiseert een jaarlijks productievolume van 30 miljoen slangklemmen over meerdere series. Cixi City is strategisch gelegen naast de Beilun International Ship Terminal in Ningbo in het oosten, Yuyao in het westen en de Hangzhou Bay Bridge in het noorden, waardoor Hengtuo uitstekende logistieke connectiviteit heeft voor zowel binnenlandse als internationale zendingen.

Hengtuo produceert en levert een volledig spectrum aan soorten slangklemmen, waaronder Britse stijl, Duitse stijl, Amerikaanse stijl, sterke stijl en enkele oorklemmen. Aangepaste specificaties zijn beschikbaar om te voldoen aan klantspecifieke maat- en materiaalvereisten. Alle producten worden vervaardigd met een focus op hogedrukweerstand, corrosieweerstand en structurele betrouwbaarheid en zijn gecertificeerd voor gebruik in toepassingen zoals auto's, tractoren, schepen, benzinemotoren, dieselmotoren, sprinklerirrigatiesystemen en afwateringsconstructies van gebouwen.

Met een sterke technische infrastructuur, geavanceerde productieapparatuur, een compleet intern testprogramma en een one-stop-servicemodel van productontwikkeling via productie tot after-salesondersteuning, handhaaft Hengtuo de bedrijfsfilosofie van kwaliteit en eerlijke prijs. Producten worden wereldwijd geëxporteerd en het bedrijf blijft investeren in procesverbetering om de klanttevredenheid te vergroten.
